Tableros eléctricos

¿Qué son los tableros eléctricos?

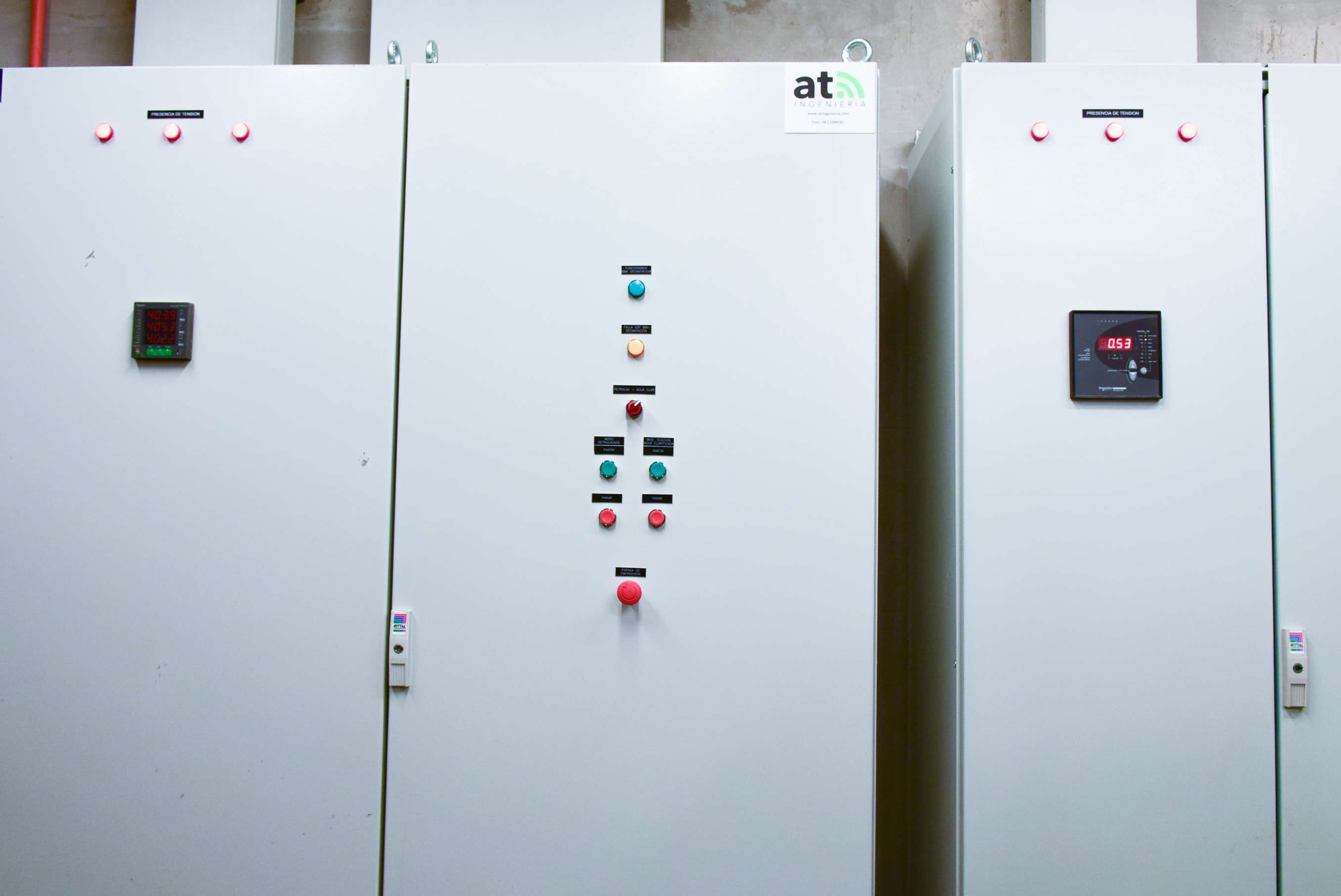

Como tablero eléctrico de control se entiende al conjunto de elementos agrupados al interior de un gabinete, de diverso tamaño, desde donde se protege, alimenta, mantiene, mide, interrumpe, maniobra, conecta y transfiere la energía eléctrica a diferentes circuitos derivados.
La función de este tablero es recibir, en forma concentrada, la energía eléctrica y distribuirla a través de conductores eléctricos llamados "barras" a las diferentes cargas de los circuitos derivados.

Tableros eléctricos vs tableros de fuerza

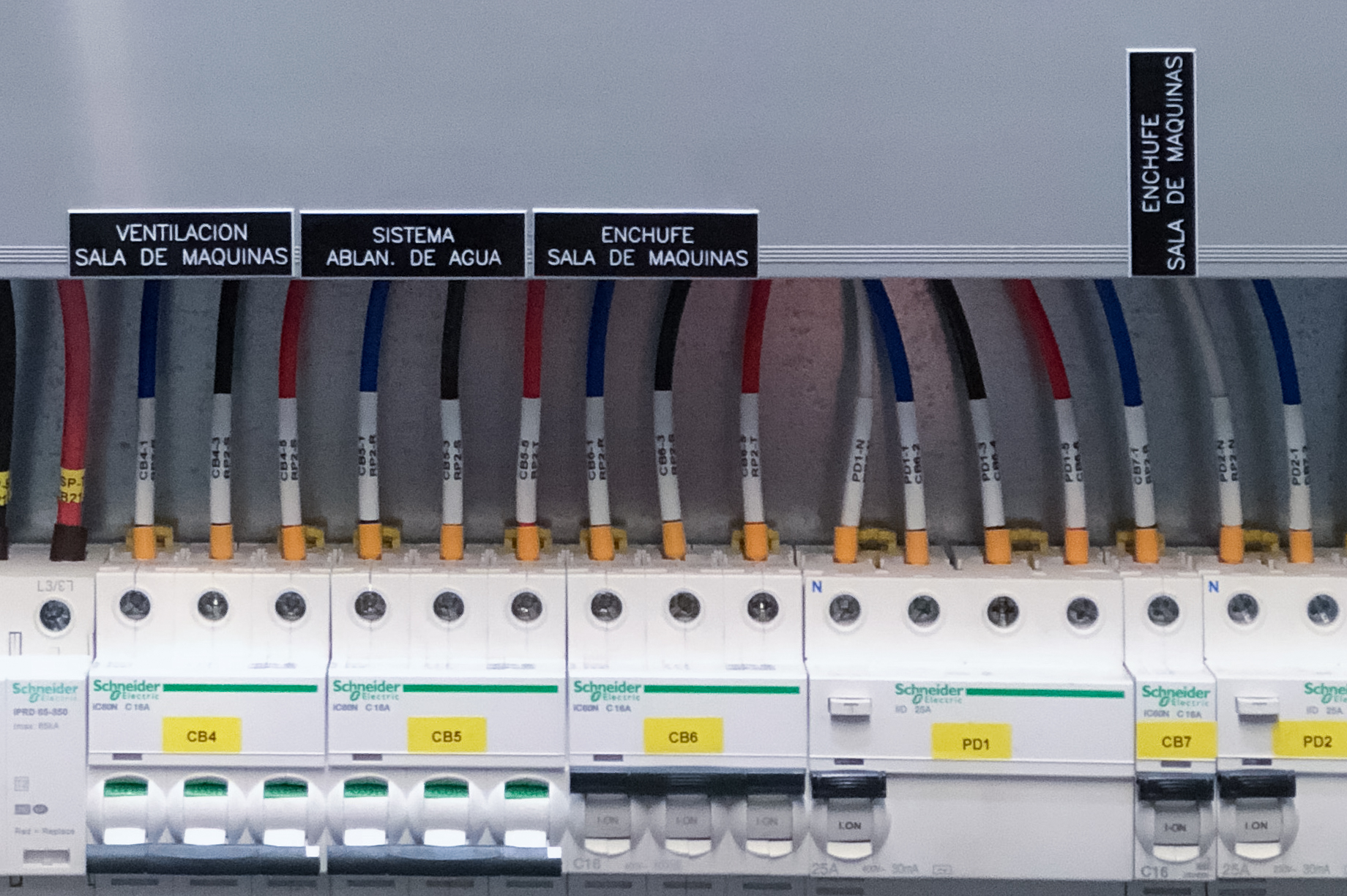

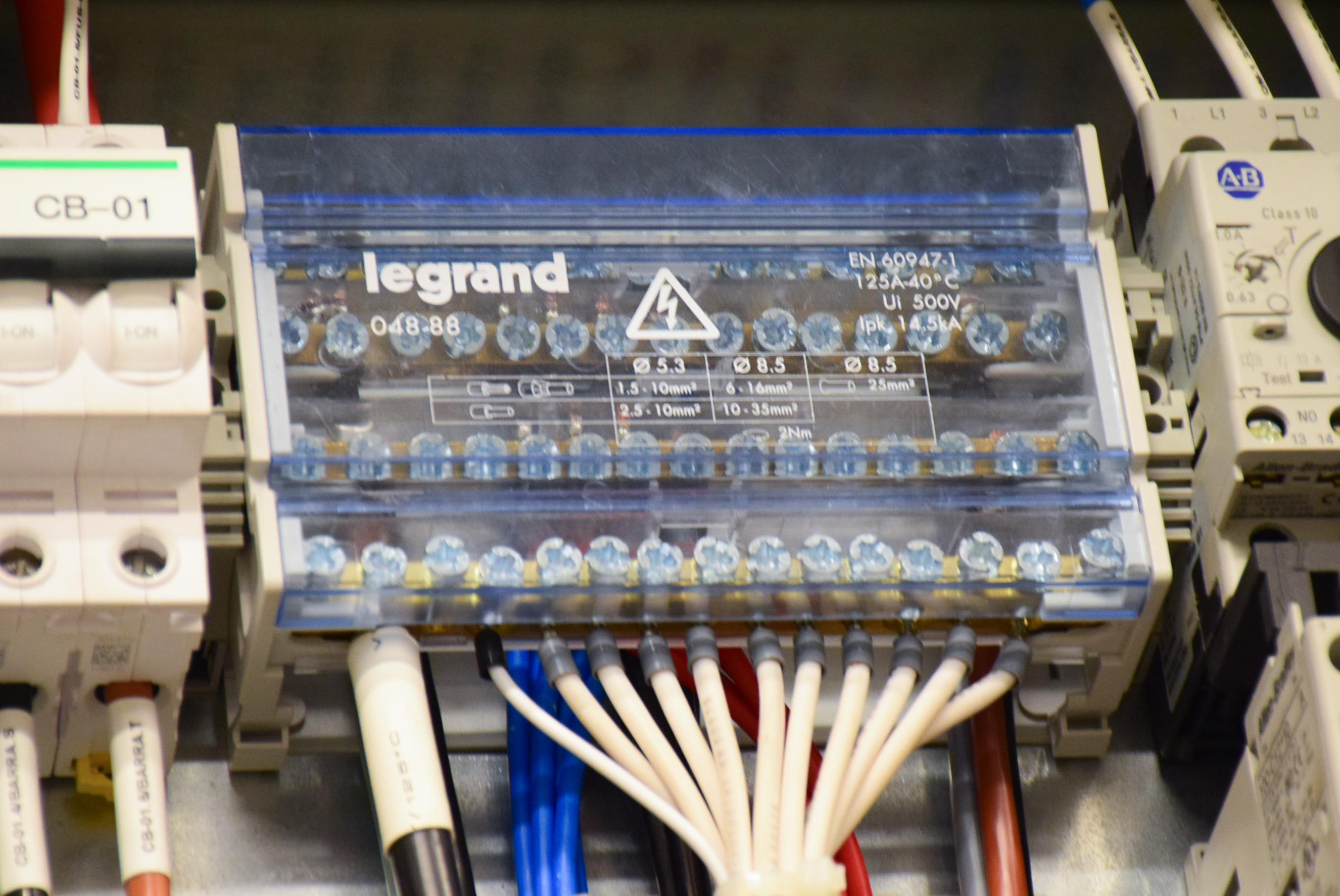

El tablero eléctrico es un gabinete metálico que contiene un circuito de alimentación el que, a su vez, integra los elementos necesarios para distribuir la energía eléctrica hacia varios circuitos llamados "derivados". Comúnmente estos tableros consisten en un sistema de barras para las fases A, B, C, y una barra para el neutro. Estas barras están provistas con terminales, las cuales reciben los interruptores termomagnéticos de uno hasta tres polos para alimentar de manera eficiente los circuitos monofásicos, bifásicos y trifásicos. Estos tableros pueden clasificarse en "tableros de alta tensión" y "tableros de baja tensión". Estos últimos trabajan a una tensión no mayor a 1.000 voltios de corriente alterna o a no más de 1.500 voltios de corriente continua. Los tableros eléctricos de control tiene dos partes específicas: el medidor de consumo (el que no se puede alterar) y el interruptor, que es el que corta la energía eléctrica una vez que se supera el consumo estipulado. En los tableros eléctricos los mecanismos que se controlan son netamente eléctricos, es decir, las cargas que se manejan en ellos son únicamente de esta naturaleza. En cambio, en los tableros de fuerza, se manejan cargas de otra naturaleza, y son utilizados para la protección y presunto corte de los circuitos de iluminación y cargas pequeñas de los alimentadores, los que, posteriormente, son protegidos por otros dispositivos.

Industrias que utilizan estos tableros eléctricos

Los tableros eléctricos de control pueden utilizarse en diferentes ambientes, es decir, en plantas industriales y de infraestructura, así también para faenas puntuales o construcciones. Estos tableros pueden ser diseñados a medida de la naturaleza de la gestión, y la cantidad de energía que circula a través de ellos depende de esta misma naturaleza. Los tableros eléctricos tienen diferentes funciones que dependen de su aplicación. Pueden ser:
1. - Centro de control de motores: Utilizado en industrias o faenas en que se utilizan maquinarias de diversa índole.
2. - Subestaciones: Son tableros de control de electricidad para distribuir la energía que proviene de la estación central.
3. - Alumbrado: Para controlar la luminancia de faenas, fábricas, mineras o alumbrado público.
4. - Centros de carga o de uso residencial: Los que controlan la iluminación y electricidad en una vivienda o edificio.
5. - Tableros de distribución: Para proteger los circuitos mediante fusibles, protecciones termomagnéticas y diferenciales. En toda clase de industria y faena.
6. - Celdas de seccionamiento: Ubicados en la red de media tensión, para cortar la línea de distribución y mejorar la maniobrabilidad de la misma.
7. - Centro de distribución de potencia: Parte del suministro eléctrico que se encarga de distribuir desde la subestación a los usuarios finales.
8. - Centro de fuerza: Donde se manejan otros tipos de cargas aparte de la eléctrica. Se usan en faenas que utilizan otro tipo de energía.
